JDZ10-6電壓互感器簡介

JDZ10-6電壓互感器為單相、戶內、干式全封閉產品，使用時單臺或二臺一組，JDZ10-3、JDZ10-6或JDZ10-10二臺一組時為V/V連接，JDZF10-3、6、10二臺一組時為V/V/V連接。分別適用于額定頻率50Hz或 60Hz，額定電壓為3KV、6KV、10kV電力系統中作電能計量、電壓監控和繼電保護用。

JDZ10-6電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

本型電壓互感器是戶內單相環氧樹脂澆注式電壓互感器。供額定頻率50Hz，額定電壓10kV及以下戶外真空斷路器ZW8中作操作電源和電壓測量用。

JDZ10-6電壓互感器使用環境

1.海拔高度不超過3000米;

2.周?chē)h(huán)境溫度不高于+40’C，不低于-5’C；

3.周?chē)諝獾南鄬?duì)濕度不大于65%（20’C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體。

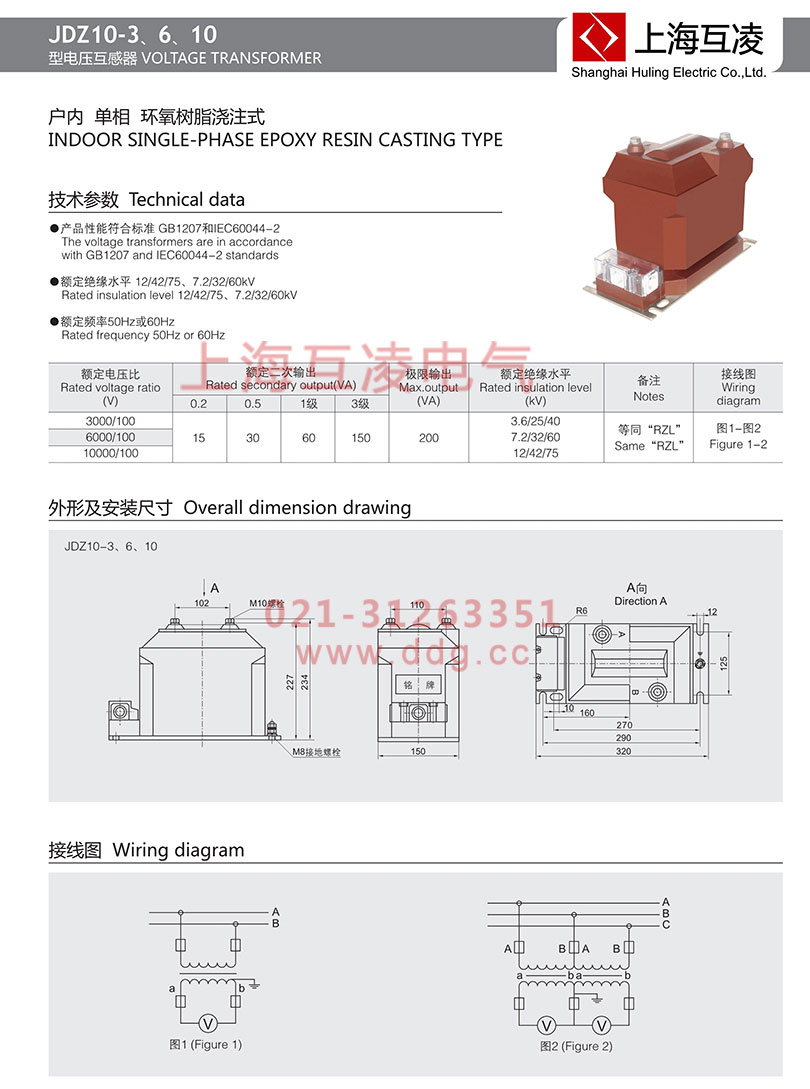

JDZ10-6電壓互感器接線圖

JDZ10-6電壓互感器變比

JDZ10-6電壓互感器原理

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

JDZ10-6電壓互感器作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f(shuō)，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
