JDZXW2-35G電壓互感器概述

該型號戶外電壓互感器為單相干式電壓互感器，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

JDZXW2-35G電壓互感器結構特點

本產品為支柱式結構 采用戶外環氧樹脂全封閉，全工況電壓互感器，腳有耐氣候變化能力強等郵電，適用于戶外交流50-60Hz 額定電壓35kv的電力系統中，做測量計量繼電保護用！

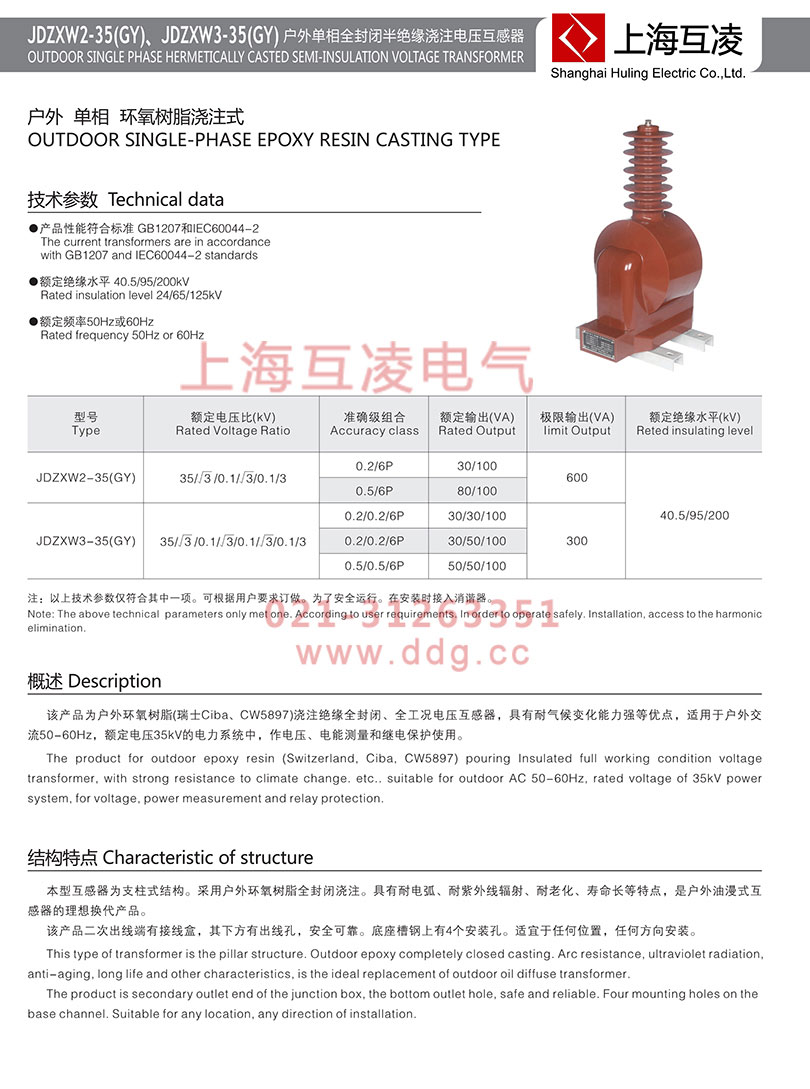

JDZXW2-35G電壓互感器技術參數

產品性能符合標準GB1207和IEC60044-2

額定絕緣水平 40.5/95/200

額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

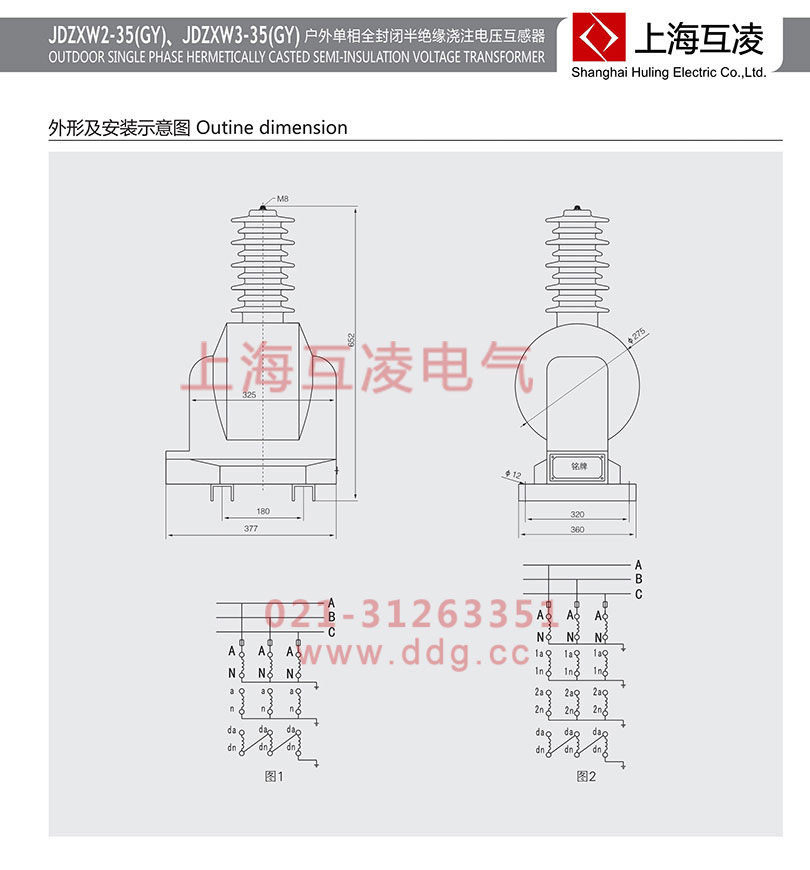

JDZXW2-35G電壓互感器型號

JDZXW2-35G電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

JDZXW2-35G電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZXW2-35G表示單相澆注式電壓互感器，額定電壓35KV。
