JSJW-10電壓互感器結構簡介

該系列為油浸式電壓互感器，產品由油箱及裝于其上的瓷套組成，油箱上有供吊裝的吊攀頂部與高壓瓷套連接。下箱下面設有放油塞及接地螺栓。產品瓷套裝有一次接線端子，器身由冷軋硅鋼片疊成的鐵芯和線圈組成，產品為全密封結構，能有效的防止絕緣的老化，產品按使用場所分為戶內、戶外型。

特別說明：所用變壓器油為25號變壓器油。

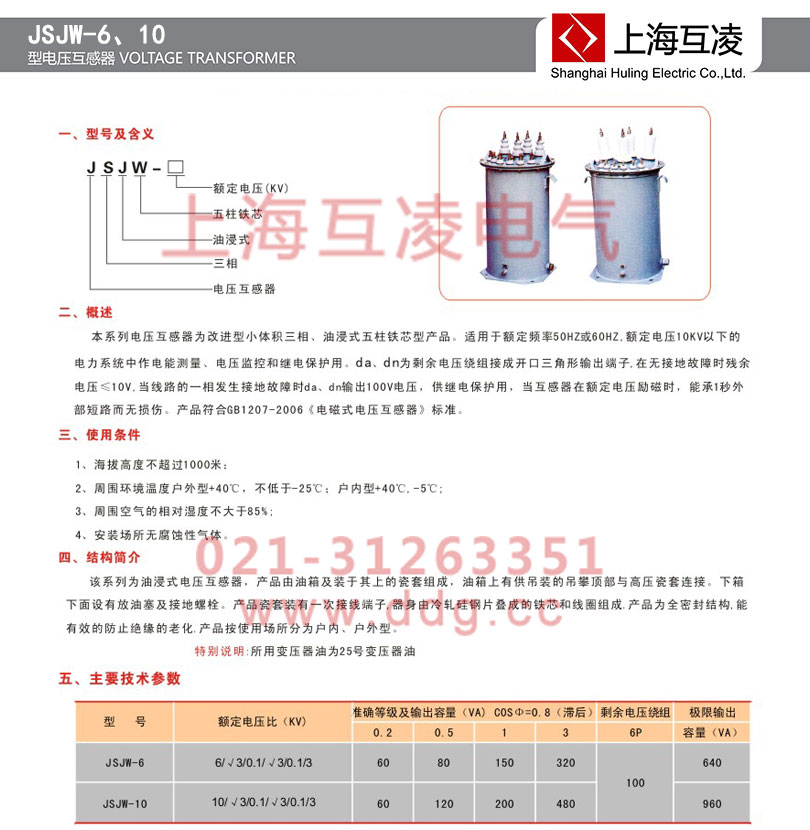

JSJW-10電壓互感器概述

本系列電壓互感器為改進型小體積三相、油浸式五柱鐵芯型產品。適用于額定頻率50Hz或60Hz，額定電壓10kV以下的電力系統中作電能測量、電壓監控和繼電保護用。da、dn為剩余電壓繞組換成開口三角形輸出端子，在無接地故障時殘余電壓≤10V，當線路的一相發生接地故障時da、dn輸出100V電壓，供繼電保護用，當互感器在額定電壓勵磁時，能承1秒外部短路而無損傷。產品符合GB1207-2006《電磁式電壓互感器》標準。

JSJW-10電壓互感器使用條件

1、海拔高度不超過1000米；

2、周圍環境溫度：戶外型：+40°C，不低于-25°C；戶內型：-5°C~+40°C；

3、周圍空氣的相對濕度不大于85%；

4、安裝場所無腐蝕性氣體。

JSJW-10電壓互感器變比

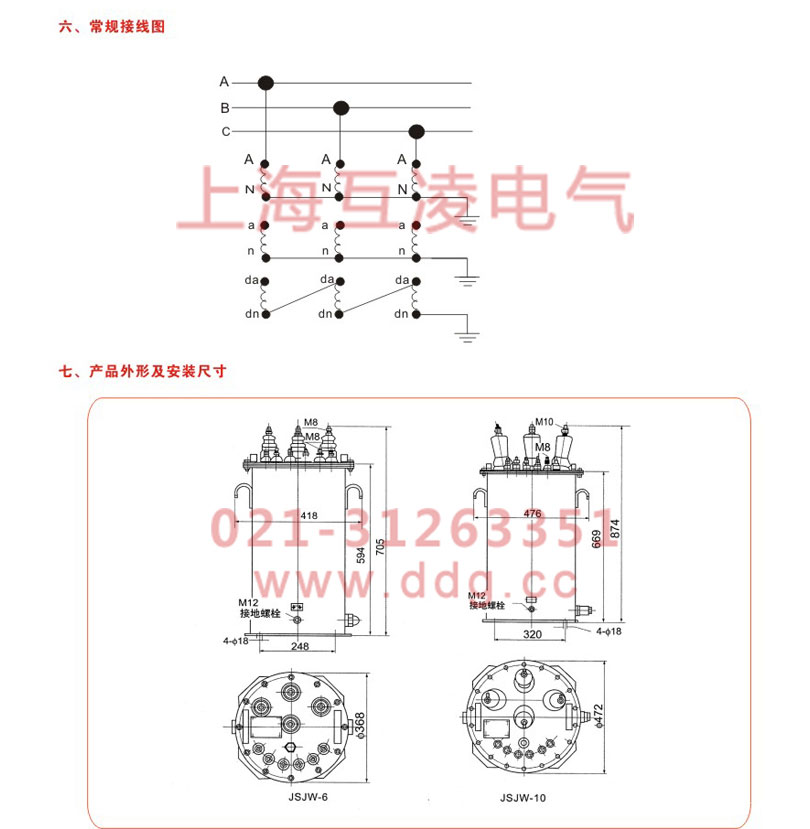

JSJW-10電壓互感器選型

JSJW-10電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JSJW-10電壓互感器分類

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
