JSJW-6電壓互感器結構簡介

該系列為油浸式電壓互感器，產品由油箱及裝于其上的瓷套組成，油箱上有供吊裝的吊攀頂部與高壓瓷套連接。下箱下面設有放油塞及接地螺栓。產品瓷套裝有一次接線端子，器身由冷軋硅鋼片疊成的鐵芯和線圈組成，產品為全密封結構，能有效的防止絕緣的老化，產品按使用場所分為戶內、戶外型。

特別說明：所用變壓器油為25號變壓器油。

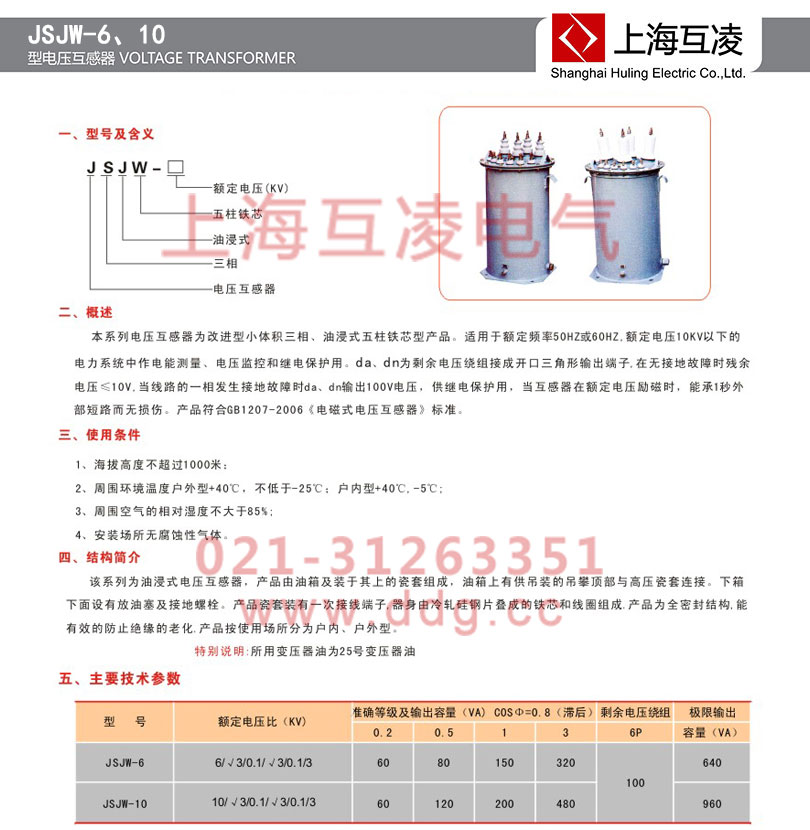

JSJW-6電壓互感器選型

JSJW-6電壓互感器概述

本系列電壓互感器為改進型小體積三相、油浸式五柱鐵芯型產品。適用于額定頻率50Hz或60Hz，額定電壓10kV以下的電力系統中作電能測量、電壓監控和繼電保護用。da、dn為剩余電壓繞組換成開口三角形輸出端子，在無接地故障時殘余電壓≤10V，當線路的一相發生接地故障時da、dn輸出100V電壓，供繼電保護用，當互感器在額定電壓勵磁時，能承1秒外部短路而無損傷。產品符合GB1207-2006《電磁式電壓互感器》標準。

JSJW-6電壓互感器使用條件

1、海拔高度不超過1000米；

2、周圍環境溫度：戶外型：+40°C，不低于-25°C；戶內型：-5°C~+40°C；

3、周圍空氣的相對濕度不大于85%；

4、安裝場所無腐蝕性氣體。

JSJW-6電壓互感器變比

JSJW-6電壓互感器符號含義

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JSJW-6表示三相油浸電壓互感器，額定電壓6KV。

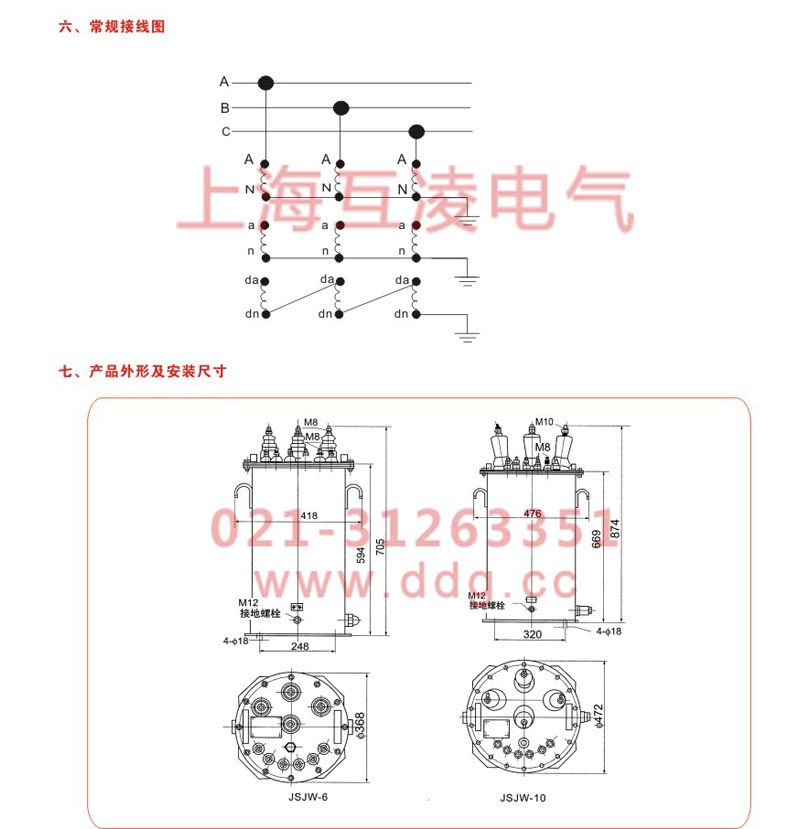

JSJW-6電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
