LFZ1D電流互感器結構特點

LFZ1D系列電流互感器主要應用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流測量或電能計量用，產品為不飽和樹脂澆注式，采用底板固定安裝方法。

LFZ1D電流互感器使用環境

安裝場所：戶內

環境溫度：-5度~+40度

空氣濕度：一個月內相對濕度平均值不超過90%

海拔高度：不超過1000m

大氣條件：大氣中無明顯灰塵、煙、腐蝕性氣體、蒸氣或者鹽的污染

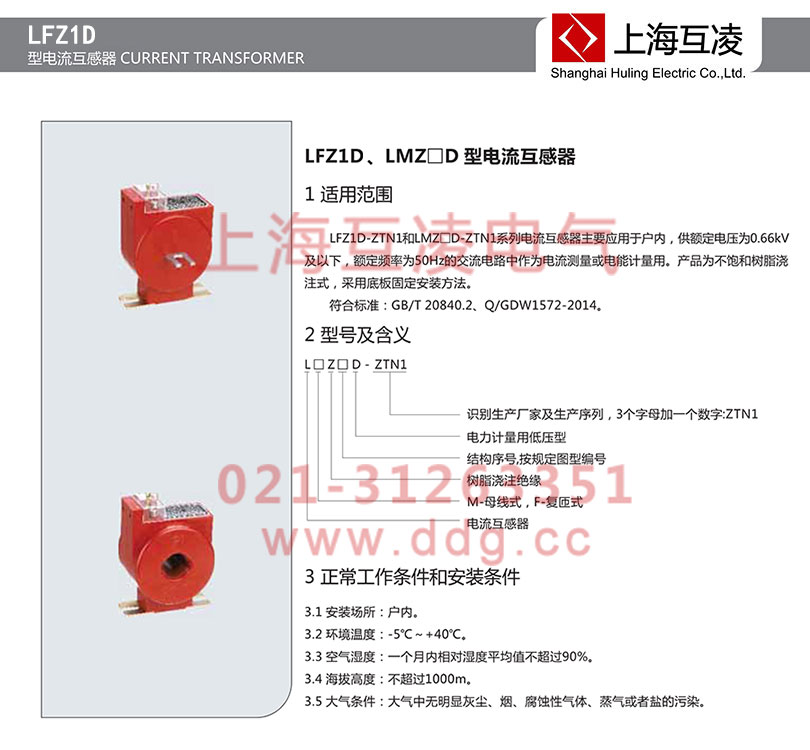

LFZ1D電流互感器型號

LFZ1D電流互感器原理

LFZ1D電流互感器是一種電流變換裝置。它將高壓和低壓大電流變成電壓較低的小電流供給儀表和繼電保護裝置并將儀表和保護裝置與高壓電路隔開。電流互感器的二次側電流均為5安，這使得測量儀表和繼電保護裝置使用安全、方便，也使其在制造上可以標準化。

電流互感器的構造是由鐵芯、一次繞組、二次繞組、接線端子及絕緣支撐物等組成。電流互感器的一次繞組的匝數較少，串接在需要測量電流的線路中，流過較大的被測電流，二次繞組的匝數較多，串接在測量儀表或繼電保護回路里。

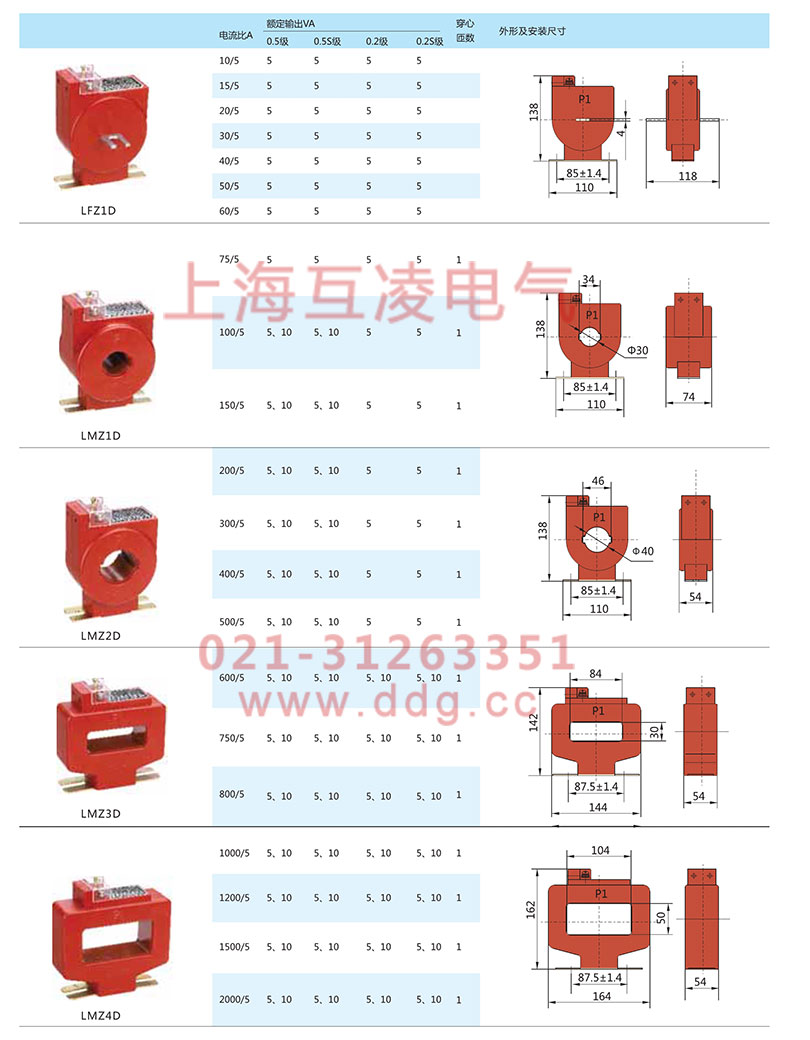

lfz1d電流互感器的二次回路不允許開路。電流互感器在工作時，它的二次回路始終是閉合的，但因測量儀表和保護裝置的串聯繞組的阻抗很小，電流互感器的工作情況接近短路狀態，一次電流所產生的磁化力大部分被二次電流所補償，總磁通密度不大，二次繞組電勢也不大。當電流互感器開路時，二次回路阻抗無限大，電流等于零，一次電流完全變成了勵磁電流，在二次繞組產生很高的電勢，威脅人身安全，造成儀表、保護裝置、互感器二次絕緣損壞。電流互感器二次回路必須接地，以防止一次絕緣擊穿，二次串入高壓，威脅人身安全，損壞設備。LFZ1D電流互感器圖紙如上。

LFZ1D電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
