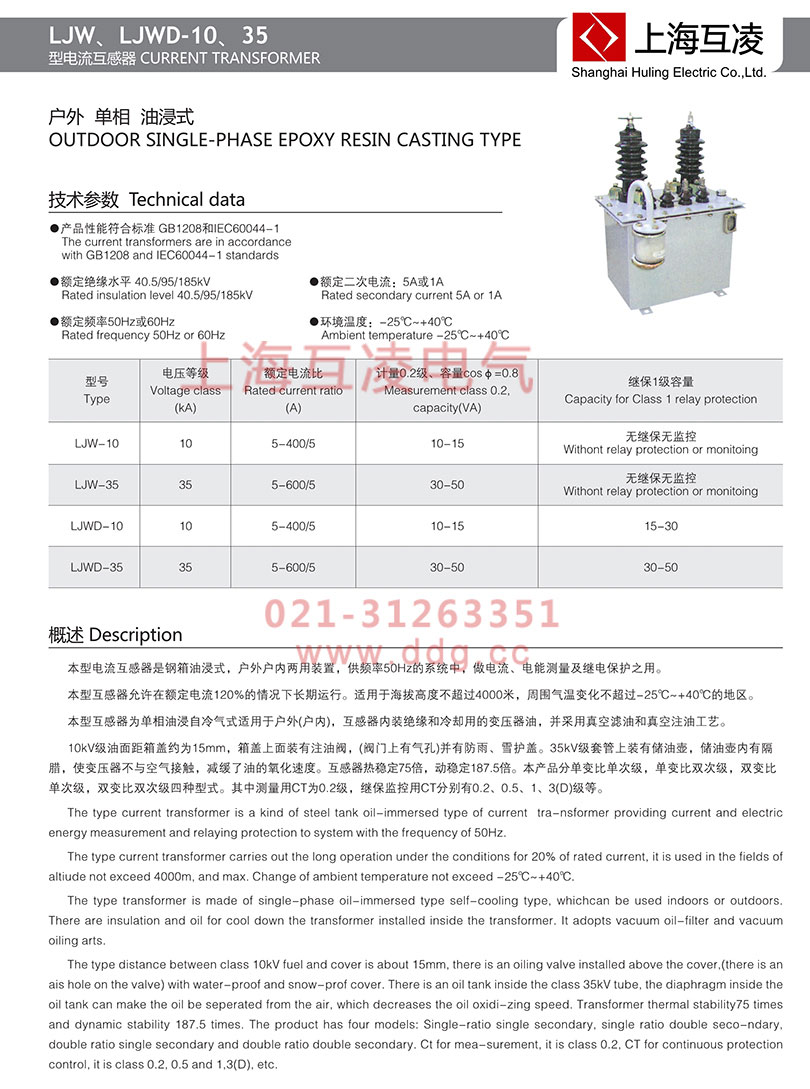

LJW-35電流互感器簡介

LJW-35電流互感器是鋼箱油浸式，戶外戶內兩用裝置，油紙絕緣，適用于額定頻率50Hz或60Hz、額定電壓為35kV的電力系統中，作電能計量、電流測量和繼電保護用。

LJW-35電流互感器結構特點

1.為單相油浸自冷卻式使用于戶外（戶內）、互感器內裝絕緣和冷卻用的變壓器油，并且采用真空過濾和真空注油工藝。

2.35kv級套管上面有儲油壺，儲油戶內有隔蠟，例使變壓器油不與空氣接觸，緩解油氧化速度。箱蓋上有注油閥、上有氣孔，并且有防雨，防雪戶蓋。

互感器熱穩定75倍，動穩定187.5倍

本互感器分為單變比和單次級，單變比雙次級，雙變化比單次級、雙變比雙次級四種形式。；其中計量用CT為0.2級，繼保監控用CT分別有 0.2、0.5 、1、3 、d級

電流互感器的器身裝在充滿變壓器油的油箱中，并經真空干燥和浸油處理，產品不全密封結構，能有效地防止油老化。

LJW-35電流互感器使用環境

海拔不要超過4000米

氣溫最大變化：不超過-25攝氏度-+40攝氏度

額定電流120%的情況下長期有效運行

LJW-35電流互感器變比參數

1. 額定絕緣水平：40.5/95/1200kV；

2. 額定二次電流：5A；

3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；

4. 外絕緣爬電距離：普通型≥735；W2型≥1100。

5.客戶如需要，可做雙變比

型號	電壓等級	額定電流比	計量0.2級、容量COSΦ=0.8	確保1級容量
LJW-35	35	5-600/5	30-50	無繼保無監控

LJW-35電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LJW-35電流互感器選型手冊

* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
