LQG-0.5電流互感器

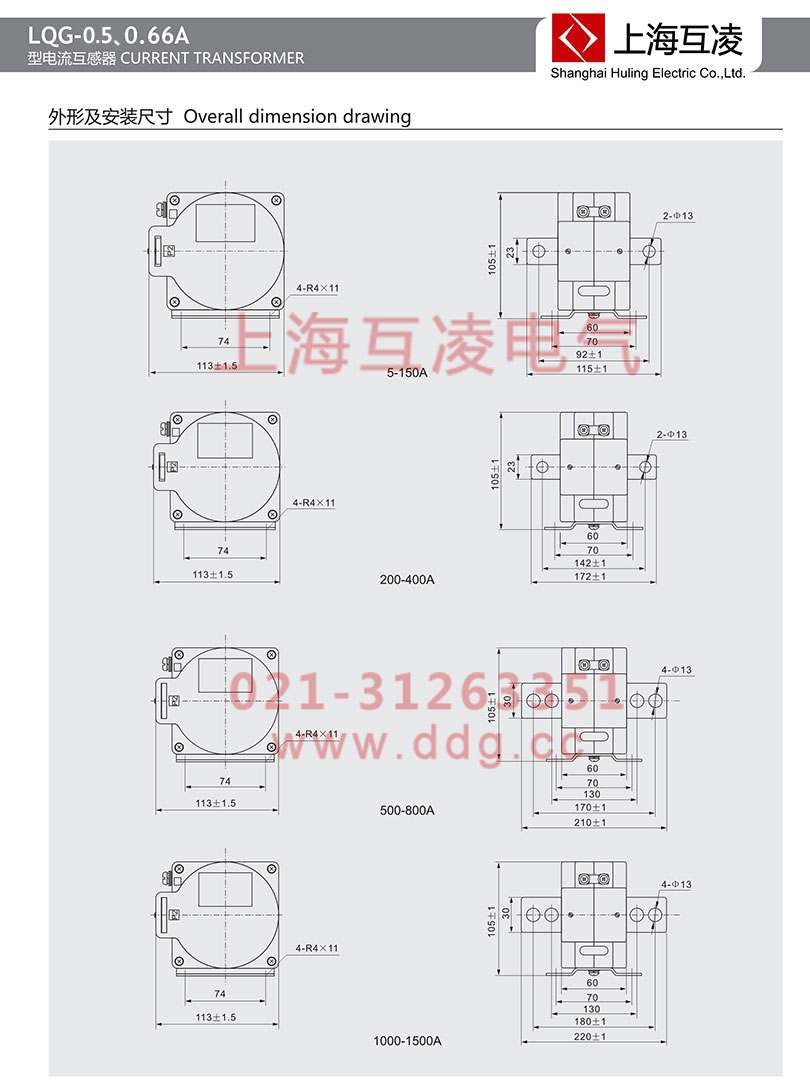

LQG-0.5電流互感器是澆注式10kV電流互感器，屬于塑殼式電流互感器、羊角式互感器，適用于戶內安裝，可作為測量用、計量用電流互感器。本網頁主要介紹LQG-0.5戶內電流互感器的變比、接線圖、參數、倍率及型號含義。電流比（變比）為：15/5-100/5；150/5-200/5；300/5-400/5；500/5-600/5；750/5-1500/5；準確級：0.2(S)、0.5(S)、1；額定電壓為0.72kV；接線圖及參數請參考下圖或PDF文件。

型號:
LQG-0.5
LQG-0.5.pdf
打印

LQG-0.5電流互感器概述

LQG-0.5電流互感器主要用于戶內，供額定電壓為500V及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。產品為塑殼式電流互感器，其安裝方法采用底板固定安裝方法。產品性能符合GB 1208-1997，改進產品它的改進型是LQG-0.66，改進型比原先的多了個塑料蓋子。

LQG-0.5電流互感器變比

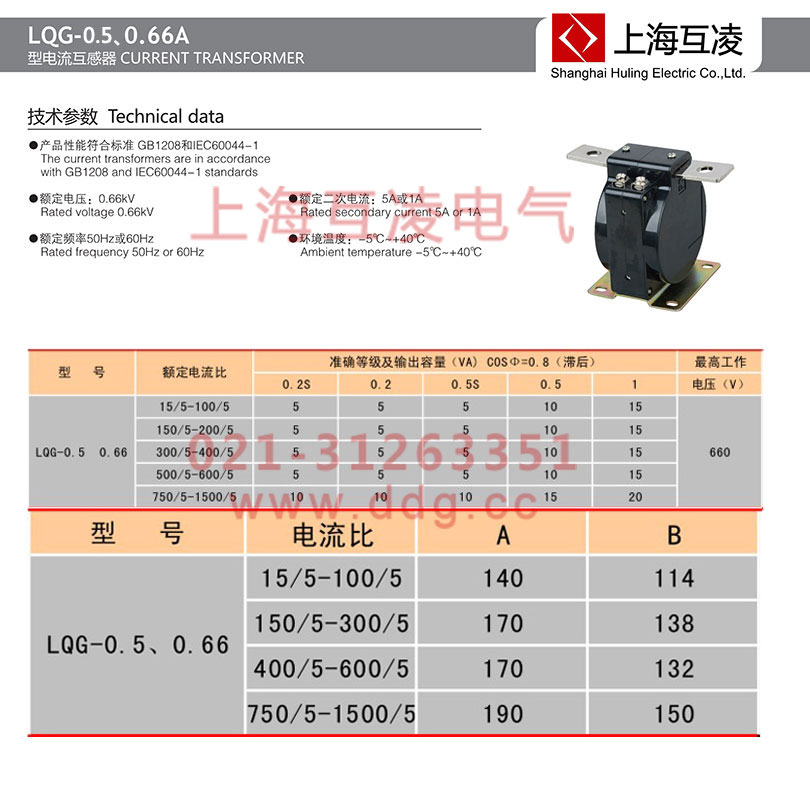

型號	額定電流比	準確等級及輸出容量(VA) COSΦ=0.8(滯后)					最高工作電壓(V)
		0.2S	0.2	0.5S	0.5	1
LQG-0.5	15/5-100/5	5	5	5	10	15	660
	150/5-200/5
	300/5-400/5
	500/5-600/5
	750/5-1500/5	10	10	10	15	20

LQG-0.5電流互感器選型手冊

LQG-0.5電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。
