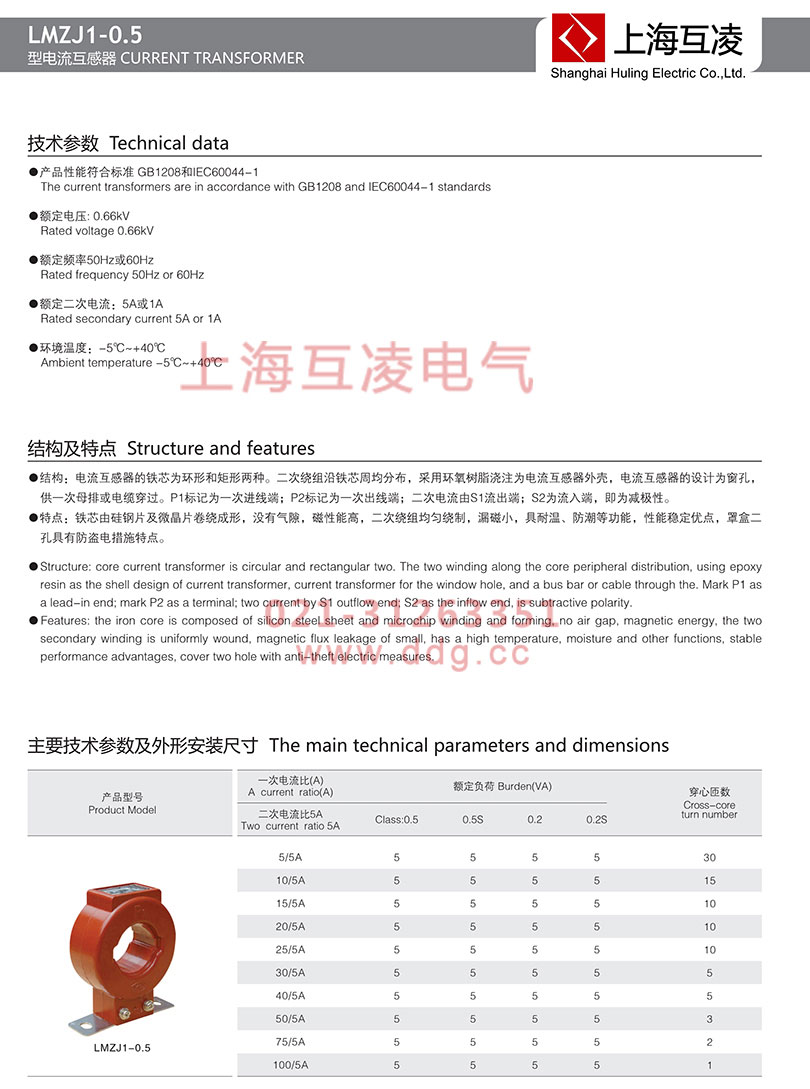

LZMJ1-0.5電流互感器技術參數

1、產品性能符合標準：GB1208和IEC60044-1

2、額定電壓：0.66kV

3、額定頻率：50Hz或60Hz

4、額定二次電流：5A或1A

5、環境溫度：-5度~+40度

LZMJ1-0.5電流互感器技術參數

本電流互感器主要用于戶準確級有0.2,0.50.2s,0.5s使用范圍廣，具有體積小，安全高，使用壽命長等功能，供額定電壓為0.5kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器。

LZMJ1-0.5電流互感器結構特點

結構：電流互感器的鐵芯為環形和矩形兩種。二次繞組沿鐵芯周均分布，采用環氧樹脂澆注為電流互感器外殼，電流互感器的設計為窗孔，供一次母排或電纜穿過。P1標記為一次進線端；P2標記為二次進線端；二次電流由S1流出端；S2為流入端，即為減極性。

特點：鐵芯由硅鋼片及微晶片卷繞而成，沒有氣隙，磁性能高，二次繞組均勻繞制，漏磁小，具耐溫、防潮等功能，性能穩定優點，罩盒二孔具有防盜電措施特點。

LZMJ1-0.5電流互感器選型手冊

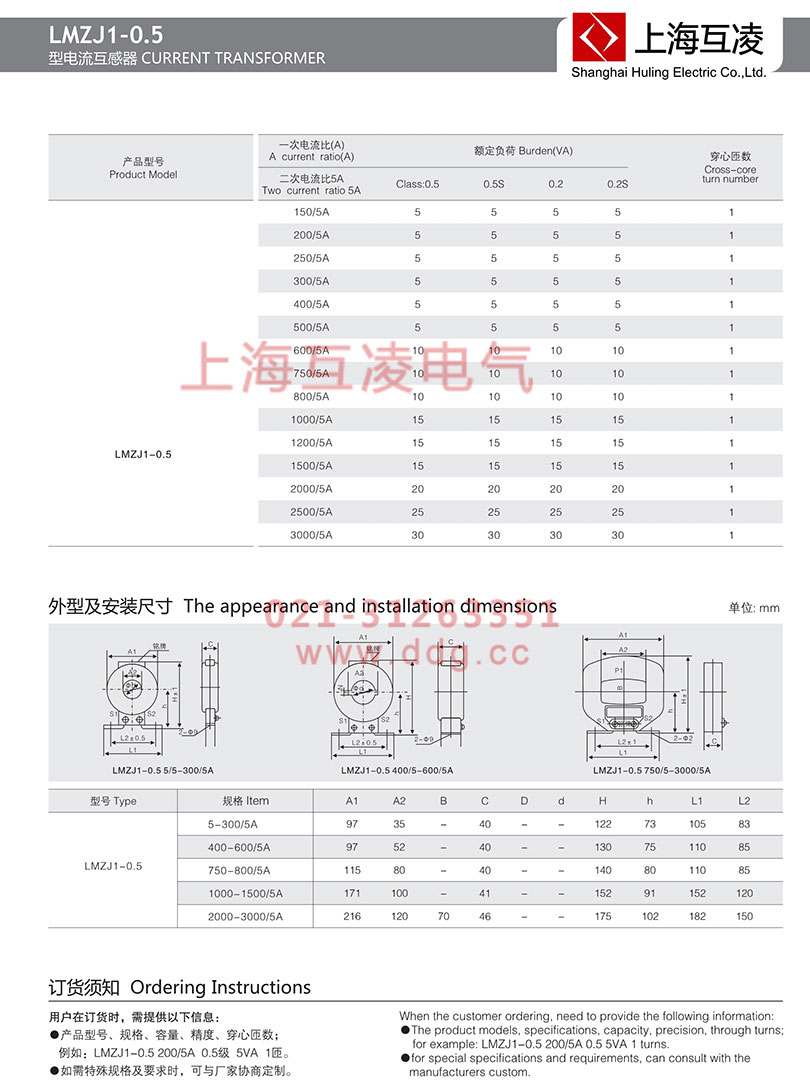

LZMJ1-0.5電流互感器變比

準確級 ：0.5級 額定電壓 ：0.5KV 額定一次電流 ：5-3000A 額定二次電流 ：5A 額定負荷 ：（見表1） 允許在110%額定電流下長期運行 二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象

LZMJ1-0.5電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LZMJ1-0.5電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

價格：LMZJ1-0.5 ? 300/5 0.5 ? ?單價：35.00（面價）
