LZZBW-35A電流互感器選型手冊

LZZBW-35A電流互感器簡介

該型號電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中，供電流、電能測量及繼電保護用。

該系列產品結構緊湊,具有高性能高參數特點。一次P1、P2端由產品頂部引出，二次接線端由產品下部封閉嚴密的出線盒內引出。戶外型、環氧樹脂澆注全封閉支柱式結構，具有優良的絕緣性能和防潮放污能力。

LZZBW-35A電流互感器型號

第一字母：L—電流互感器

第二字母：Z—支柱式；

第三字母：Z—環氧樹脂澆注式

第四字母：B—帶保護級

第五數字：電壓等級 產品序號

LZZBW-35A電流互感器安裝環境

安裝場所: 戶外。

環境溫度: 最高40℃；

最低 -25℃；日平均不能超過30℃。

大氣條件: 大氣中無嚴重污穢

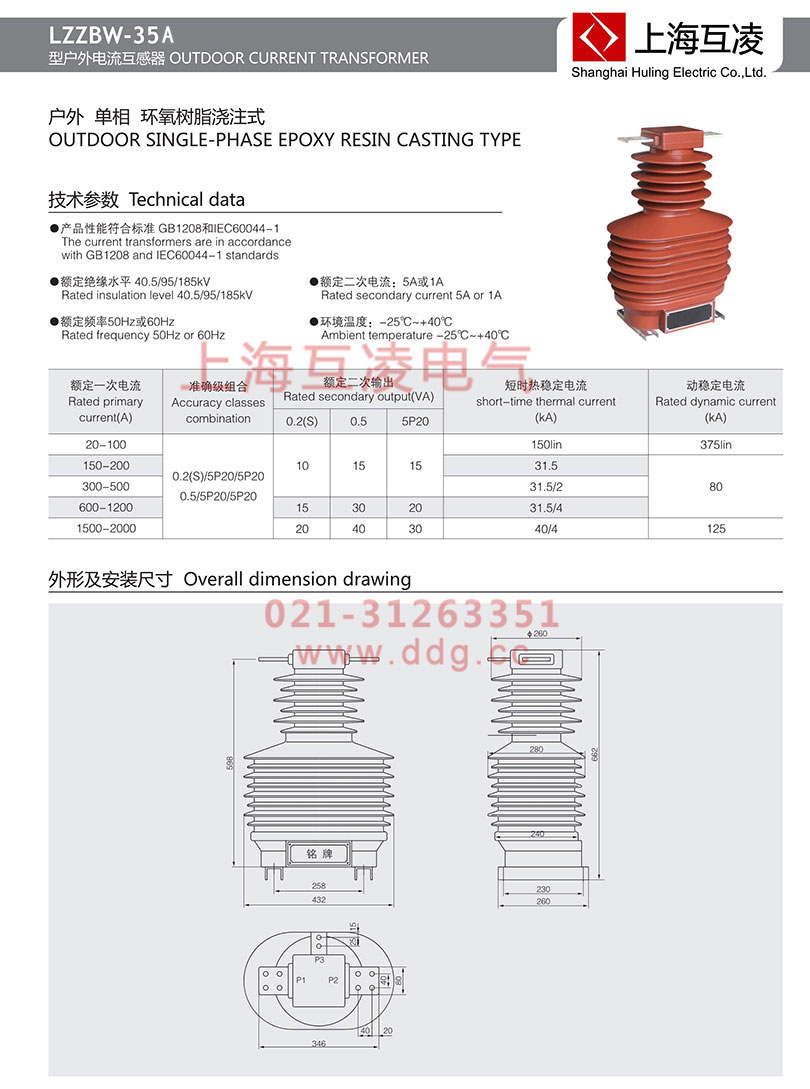

LZZBW-35A電流互感器技術參數

1、額定絕緣水平：40.5/95/185 kV；

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

LZZBW-35A電流互感器變比

LZZBW-35A電流互感器注意事項

電流互感器 – 使用注意事項電流互感器運行時，副邊不允許開路。因?yàn)橐坏╅_(kāi)路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

電流互感器運行時，副邊不允許開路。原因如下：

⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1

⒉電流互感器二次測量?jī)x表電流磁勢I2N2在鐵芯產生磁通Φ2

⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2

⒋因?yàn)棣?.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電

⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全

⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
