LZZBW-35B電流互感器變比參數

電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。/p>

1、額定絕緣水平：40.5/95/185 kV；

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

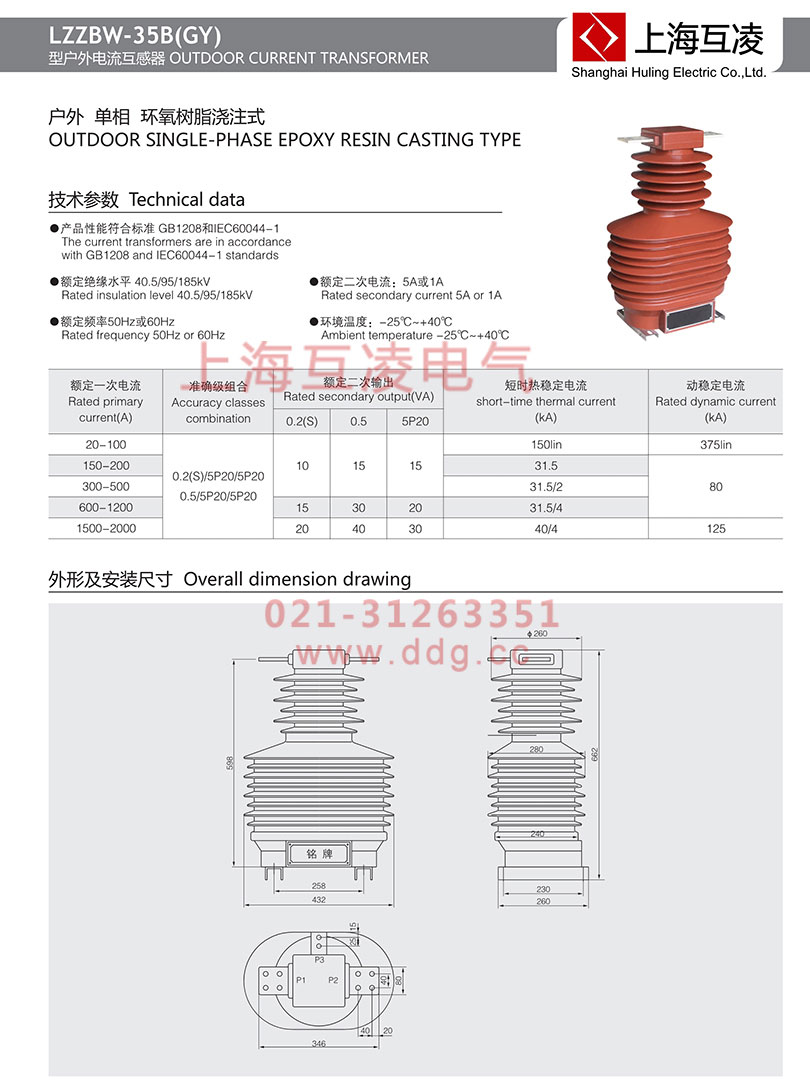

LZZBW-35B電流互感器變比

LZZBW-35B電流互感器選型手冊

LZZBW-35B電流互感器簡介

LZZBW-35B電流互感器（戶外）概述 LZZBJ71-35W 型電流互感器為戶外環氧樹脂澆注式、戶外型、全封閉、支柱柱式結構的電壓互感器。適用于是交流50Hz、額定電壓為35KV及以下電力系統中，供電流、電能測量及繼電保護用。

LZZBW-35B電流互感器型號含義

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

LZZBW-35B電流互感器工作原理

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。Kn=I1n/I2n

LZZBW-35B電流互感器注意事項

電流互感器 – 使用注意事項電流互感器運行時，副邊不允許開路。因?yàn)橐坏╅_路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不

允許在運行時未經旁路就拆下電流表、繼電器等設備。

電流互感器運行時，副邊不允許開路。原因如下：

⒈電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1

⒉電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2

⒊電流互感器鐵芯合磁通：Φ = Φ1 + Φ2

⒋因?yàn)棣?.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電

⒍若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全

⒎電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施。
