LZZJ-10Q電流互感器結構特點

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。LZZJ-10Q電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

LZZJ-10Q電流互感器參數

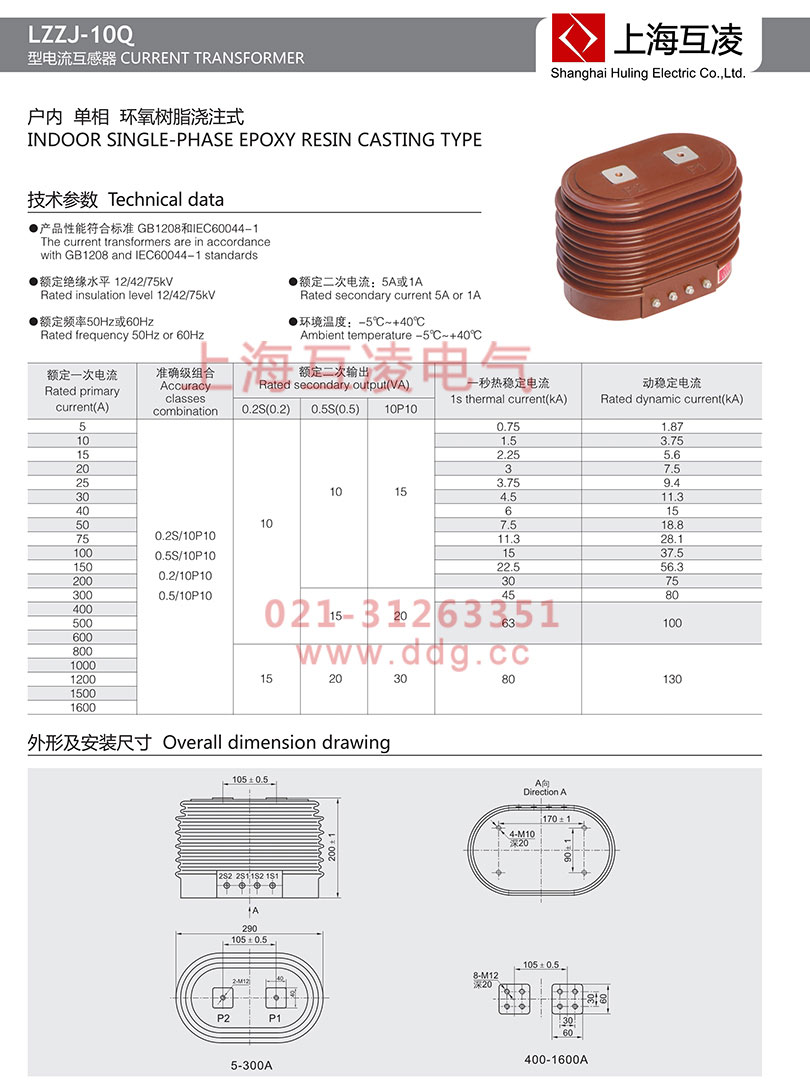

LZZJ-10Q電流互感器選型手冊

LZZJ-10Q電流互感器技術參數

產品符合標準:GB1208-1997和IEC60044-1及顧客特殊要求

額定絕緣水平:12/42/75kV

額定頻率:50Hz或60Hz

額定二次電流:5或1A

環境溫度:-5℃~+40℃

LZZJ-10Q電流互感器原理

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y(cè)量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

LZZJ-10Q電流互感器型號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

LZZJ-10Q電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
