RCT-58電流互感器型號選擇

RCT-58電流互感器簡介

本型號電流互感器為塑料外殼，全封閉，戶內型產品。適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流測量用。產品符合IEC60044-1；2003及GB1208-2006，<電流互感器>標準。

RCT-58電流互感器原理

該系列電流互感器為ABS阻燃塑料外殼全封閉結構，使產品不易受潮；導磁材料采用經退火處理的環形鐵芯，以保證產品0.2或0.5級精度；超導磁材料的應用使產品在同體積下達到0.2S或0.5S級，使產品能在一次電流1%-120%寬負荷下準確的計量電能，一次為：P1、P2，二次為1S1，1S2當一次電流由P1流向P2時，二次電流由S1經外部回路流向S2即為減極性。

特別提醒：當一次又電流通過時，二次回路不得開路，否則有高壓產生。

RCT-58電流互感器使用條件

1海拔高度不超過1000米；

2周圍環境溫度不高于+40攝式度,不低于-5攝式度；

3周圍空氣的相對濕度不大于85%(20攝式度)；

4安裝場所無嚴重影響互感器絕緣的氣體，蒸氣，化學沉積，污穢及其他爆炸性和腐蝕性介質；

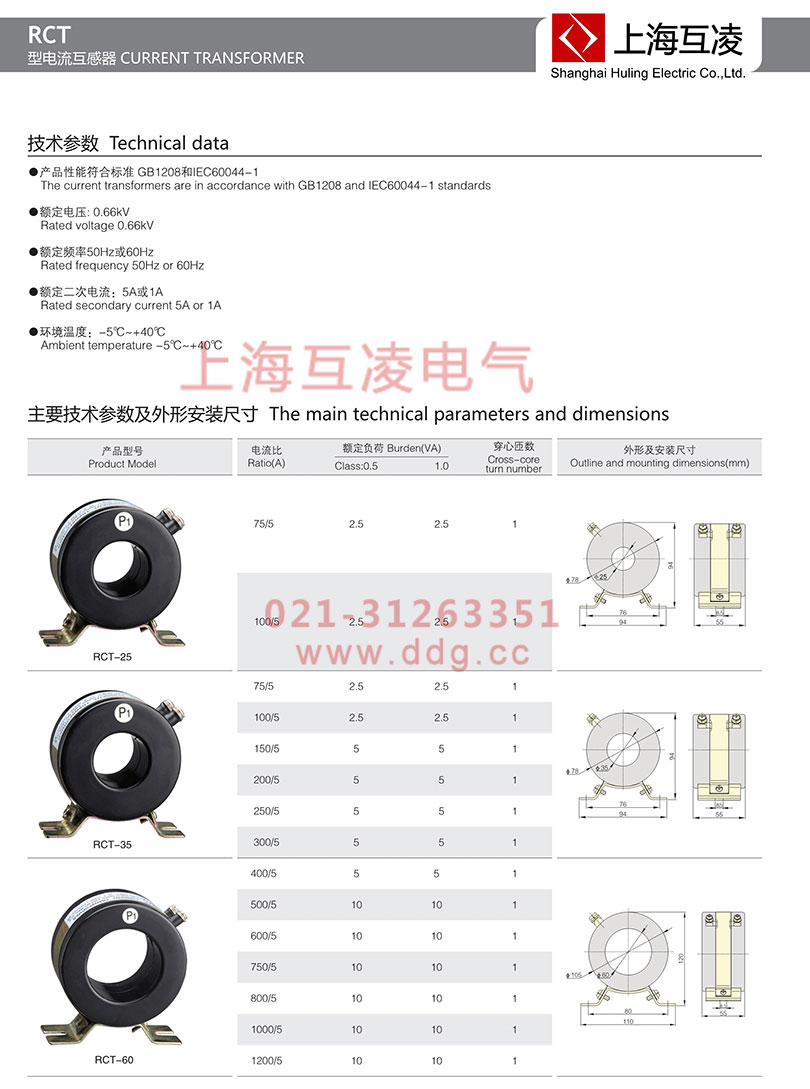

RCT-58電流互感器參數表

1額定一次電流：15-5000A

2額定二次電流：5A或1A

3額定電壓：0.66kV

4計量準確級次：0.2S,0.5S,0.2,0.5

5負荷的功率因數：COS∮=0.8(滯后)

6額定頻率：50Hz或60Hz

RCT-58電流互感器作用

電流互感器是一種用于測量交變電流類型的變壓器，它會在其次級產生一個與主電流成正比的電流。

電流互感器和電壓互感器都是互感器?；ジ衅骺蓪⑤^大的電壓或電流值縮放到小型標準化值，這些值可輕松處理儀器和保護繼電器?；ジ衅鲗y量或保護電路與主系統的高壓隔離。電流互感器提供的二次電流與在其主電流中流動的電流精確成比例。電流互感器給主電路帶來可以忽略的負載。

電流互感器是電力系統的電流感應單元，用于發電站，變電站以及工業和商業配電。

RCT-58電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
